Project Description

光固化3D列印 代工服務 2000元起

3D列印服務

採用德國 EnvisionTEC 高階光固化SLA機種,
這台機器可以列印出具有驚人平滑表面和高強度、高韌性的物件,
是航空業,汽車業和許多機構零件產品的最佳選擇。

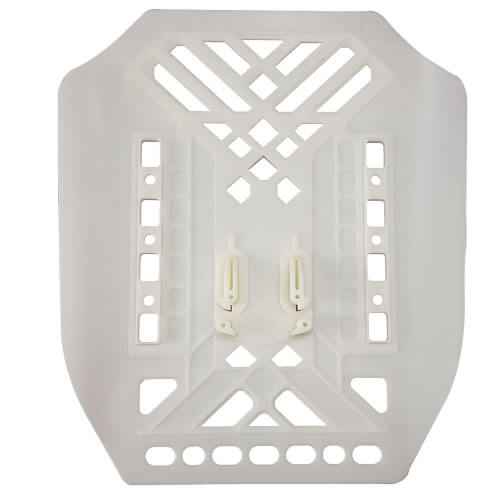

光固化3D列印

本公司採用『類 ABS 高韌性材料』作為固化材料,顏色為白色,材料模擬 ABS 特性,

耐溫最高約 50 度左右,精度0.05mm。

本材質經配方優化,尺寸精準,產品外觀非常平滑,不會有一層一層的痕跡,表面猶如塑膠射出般的平滑,

具有高韌性、高硬度高强度的優點。

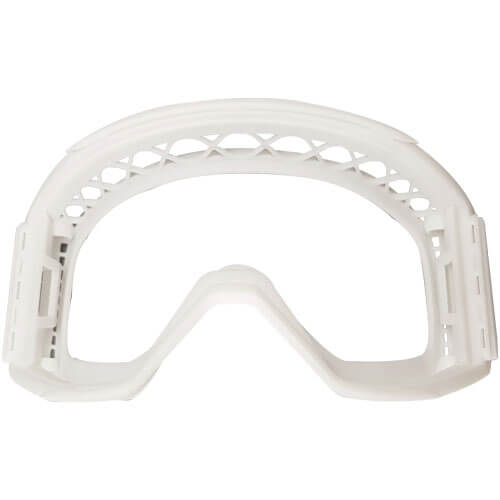

光固化3D列印

台北 | 桃園 | 台中 | 台南 | 高雄 | 屏東

全台灣門市服務

點這裡 快速報價

類 ABS 物性表

顏色白色拉伸強度45(Mpa)
密度1.15壓縮強度85(Mpa)
比重1.15±0.1(25°C)彎曲強度67(Mpa)
黏度480cps(25°C)衝擊韌性18(kj/㎡)
DP0.15(mm)邵氏硬度80
EC9.5(mj/c㎡)熱變形溫度約50°C
吸水率<1%(24小時/25°C)斷裂伸長率10(%)
列印公差±2%玻璃化轉變溫度70(°C)

高韌性類ABS材料物性表

顏色偏淺綠色拉伸強度60(Mpa)
密度1.15壓縮強度85(Mpa)
比重1.15±0.1(25°C)彎曲強度74(Mpa)
黏度480cps(25°C)衝擊韌性18(kj/㎡)
DP0.15(mm)邵氏硬度80
EC9.5(mj/c㎡)熱變形溫度約45°C
吸水率<1%(24小時/25°C)斷裂伸長率10(%)
列印公差±2%玻璃化轉變溫度80(°C)

黃色耐高溫類ABS材料物性表

顏色偏淺黃色拉伸強度48(Mpa)
密度1.15壓縮強度85(Mpa)
比重1.15±0.1(25°C)彎曲強度68(Mpa)
黏度480cps(25°C)衝擊韌性18(kj/㎡)
DP0.15(mm)邵氏硬度80
EC9.5(mj/c㎡)熱變形溫度約70°C
吸水率<1%(24小時/25°C)斷裂伸長率10(%)
列印公差±2%玻璃化轉變溫度80(°C)

灰色耐高溫類ABS材料物性表

顏色偏淺灰色拉伸強度44(Mpa)
密度1.15壓縮強度85(Mpa)
比重1.15±0.1(25°C)彎曲強度68(Mpa)
黏度480cps(25°C)衝擊韌性18(kj/㎡)
DP0.15(mm)邵氏硬度80
EC9.5(mj/c㎡)熱變形溫度約100°C
吸水率<1%(24小時/25°C)斷裂伸長率10(%)
列印公差±2%玻璃化轉變溫度80(°C)

SLA 光固化3D列印 技術簡介

SLA  (Stereo Lithography Apparatus,光敏樹脂選擇性固化)

在液態槽中充滿液態光敏樹脂,在雷射激光頭所發射的紫外線雷射光束照射下,光敏樹脂會快速固化(SLA與SLS所用的雷射不同,SLA用的是紫外線雷射,而SLS用的是紅外線雷射)。在成型開始時,可升降工作檯處於液面以下,剛好一個截面層厚的高度。通過透鏡聚焦後的雷射光束,按照機器程式指令將截面輪廓沿液面進行逐行掃描。掃描區域的樹脂快速固化,從而完成一層截面的凝固加工過程,得到一層塑料薄片。然後,工作檯下降一層截面層厚的高度,再固化另一層截面。透過這樣層層疊加逐漸建構出立體實體。

SLA 3d列印代工 可使用材料有:類ABS、光敏樹脂等。
